Visão Geral do Projeto

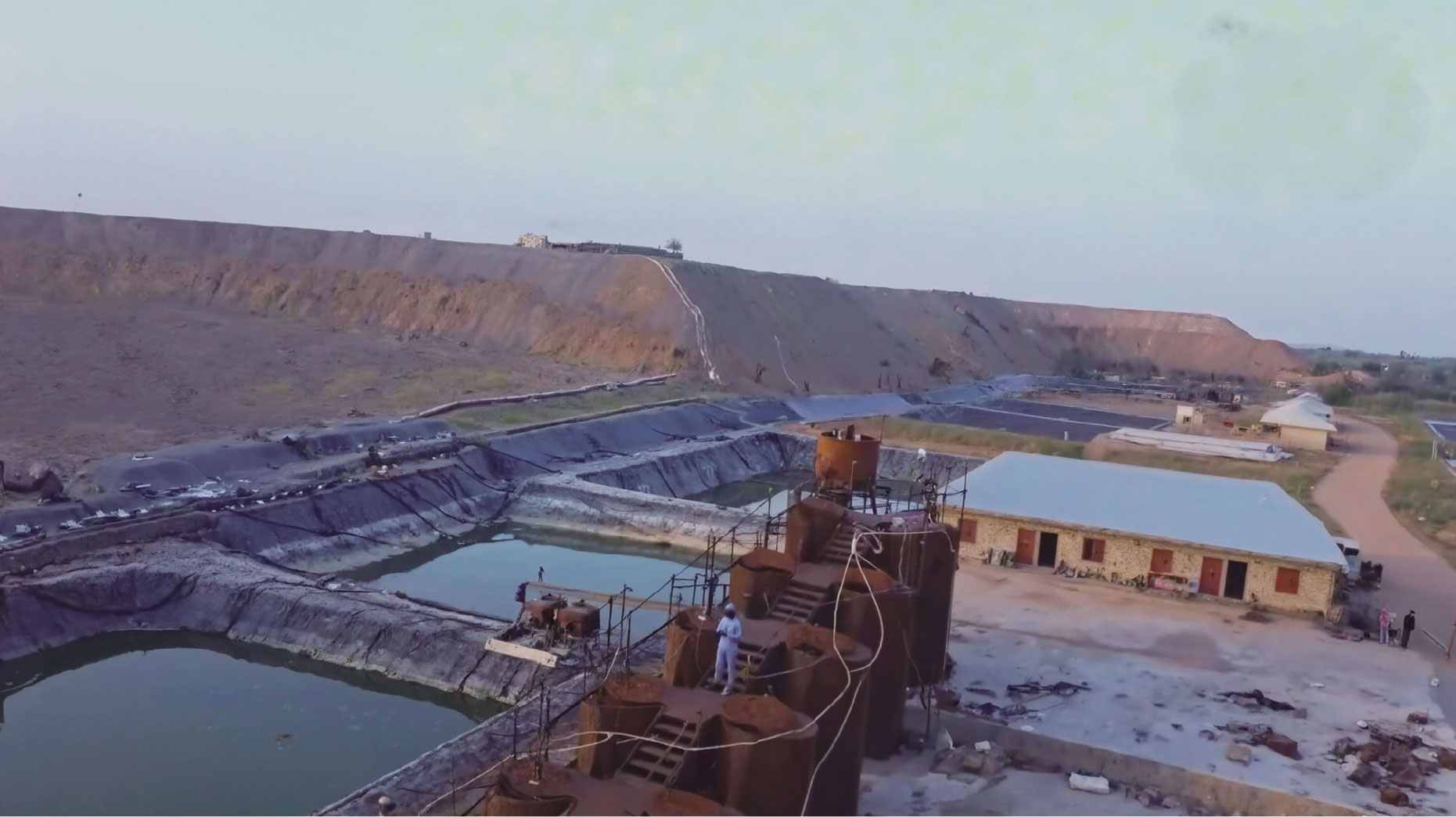

A Planta de CIL (Carbon-in-Leach) de ouro refratário da região de greenstone do escudo da Nigéria, no estado de Kaduna, processa minério de ouro refratário da faixa de greenstone da Nigéria. A WSHT Mining Group entregou uma instalação completa de CIL incluindo circuito de britagem em três etapas, moinho SAG/bola e circuito de 8 etapas de CIL projetado para alta recuperação de ouro de minério sulfetado.
Características do Minério
O minério é uma formação de ferro em bandas (BIF) que abriga um depósito de ouro com ouro finamente disseminado em pirita e arsenopirita. Grau médio: 3,8 g/t Au. O minério é refratário (72% de recuperação por cianidação direta), exigindo moagem fina e tempo de lixiviação prolongado para uma recuperação aceitável. Índice de Trabalho de Bond: 15,8 kWh/t.
Fluxo do Processo
Britagem:Circuito de britagem em três etapas: britador de mandíbula C120 (primário) → britador de cone HP500 (secundário) → britador de cone HP300 (terciário). Produto: P80 = 8 mm a 60 t/h. Capacidade instalada total de britagem: 180 t/h.
Moagem:Um moinho SAG Φ4,0×6,0 m (2.200 kW) opera em circuito fechado com uma tela vibratória, reduzindo o minério a P80 = 2 mm. Um moinho de bola Φ3,2×4,5 m (1.500 kW) moe até 80% passando por 53 microns (moagem mais fina para minério refratário). Potência combinada de moagem: 3.700 kW.
Circuito CIL:A pasta moída é espessada para 50% de sólidos e bombeada através de 8 tanques CIL (diâmetro 5,0 m × altura 5,5 m, 108 m³ cada). Tempo de lixiviação prolongado: 48 horas (em comparação com 24 horas para minério não refratário). Concentração de cianeto: 350 ppm NaCN. Consumo de cal: 4,0 kg/t (maior devido a sulfetos que geram ácido).
Recuperação de Ouro:O carbono carregado é eluído em um circuito de eluição ADR dividido. Recuperação de ouro: 92-94% (melhorado em comparação com 72% de cianidação direta). Barras de dore produzidas: pureza de 98,2% Au.
Equipamento Chave
| Equipamento | Especificação | Capacidade |
|---|---|---|
| Britador de Mandíbula C120 | Abertura de alimentação 1200×900 mm | 180-350 t/h |
| Britador de Cone HP500 | Secundário, cavidade média | 100-200 t/h |
| Britador de Cone HP300 | Terciário, cavidade fina | 60-120 t/h |
| Moinho SAG Φ4,0×6,0 m | 2.200 kW, sem engrenagem | 60 t/h |
| Moinho de Bola Φ3,2×4,5 m | 1.500 kW, com revestimentos de borracha | 45 t/h |
| 8 Tanques CIL | Diâmetro 5,0 m × altura 5,5 m, 108 m³ | Tempo de residência de 48 h |
| Eluição ADR Dividida | Em 3 etapas, 120°C | 15 t de carbono |
| Banco de Células EW | 36 eletrodos, inoxidáveis | 80 kg Au/dia |
Destaque do Projeto
- Capacidade:1.000 TPD (300.000 TPA) de minério refratário
- Recuperação de Ouro:92-94% CIL (em comparação com 72% de cianidação direta)
- Produto:Barras de dore com pureza de 98,2% Au
- Potência:5,5 MW (geradores de dupla combustão)
- Água:75% de reciclagem, 2,8 m³/t de minério
- Cidade:Instalação de acomodação para 200 pessoas
- Prazo:Entrega da EPC em 18 meses
- Localização:Estado de Kaduna, Nigéria
