Visão Geral do Projeto

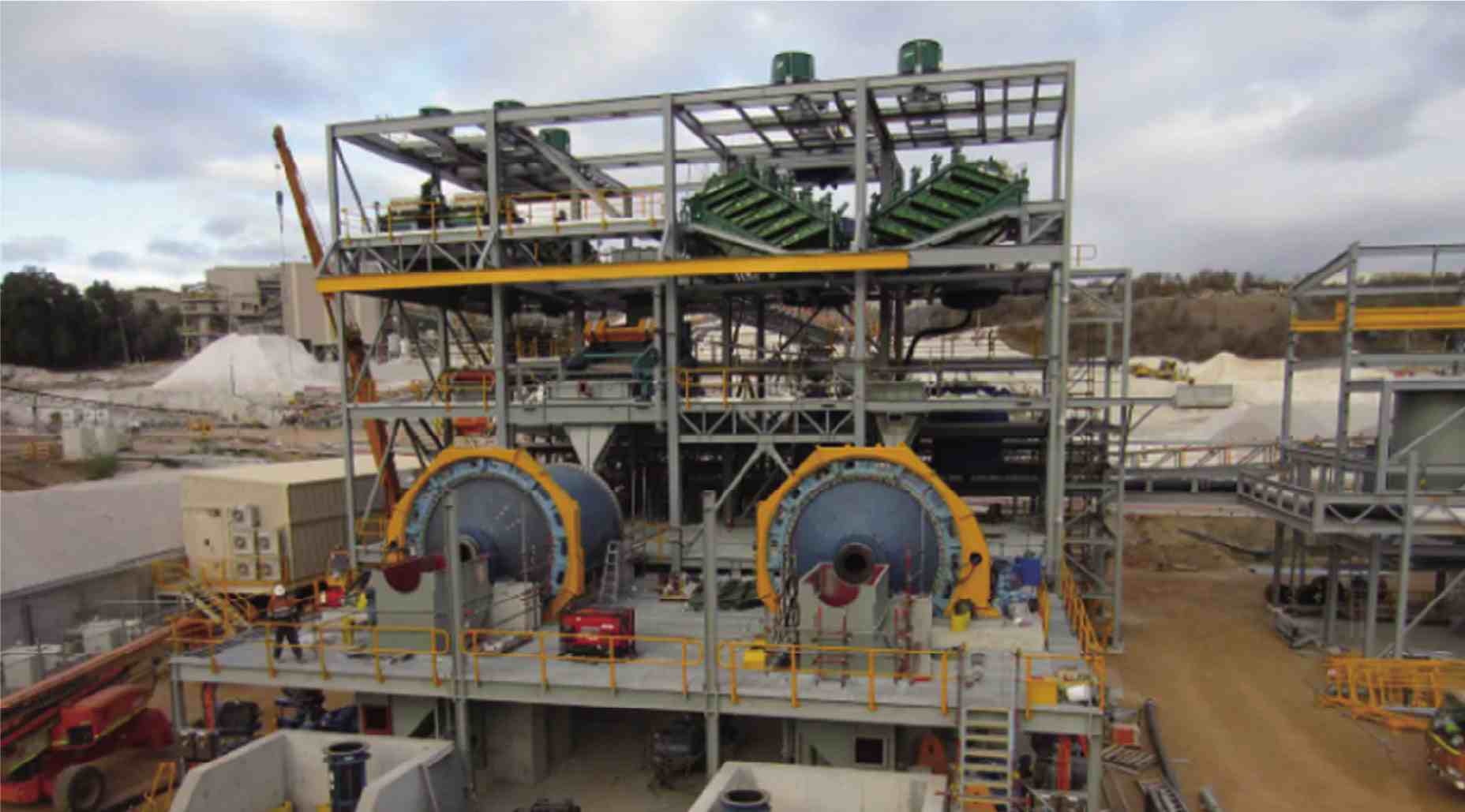

A linha de processamento de moagem de bola Kraton na Zimbábue é projetada para processamento de minério de ouro na faixa de ouro de Matabeleland. A WSHT Mining Group entregou uma linha de britagem, moagem, concentração por gravidade e circuito CIL robusta, otimizada para operações minerais remotas na África com infraestrutura limitada.
Características do Minério
O minério é um depósito de ouro em veia de quartzo com ouro livre grosso (60% liberado a 150 microns) e ouro finamente disseminado em pirita (40%). Grau médio: 5,2 g/t Au. A competência do minério é moderada (Índice de Trabalho de Bond 12,8 kWh/t). O alto teor de ouro livre torna a concentração por gravidade altamente eficaz como etapa de pré-concentração.
Fluxo do Processo
Britagem:O minério em estado bruto (−400 mm) passa por um britador de mandíbula PE-750×1060 (primário, 130-250 t/h) e um britador de cone HPT-300 (secundário) para produzir um produto P80 = 12 mm. Uma tela vibratória 2YK-1860 fornece classificação com recirculação de partículas maiores.
Moagem:O minério britado é alimentado a uma moagem de bola de Φ3,2×4,5 m (1.500 kW, revestimentos de aço de manganês) operando em circuito fechado com 6× hidrociclones NX300. Grão alvo: 80% passando por 75 microns. Capacidade da moagem: 40 t/h a 68% de sólidos.
Concentração por Gravidade:O produto da moagem é classificado em uma tela vibratória a 150 microns. A fração grossa é encaminhada para um concentrador centrífugo Falcon SB-400 para recuperação de ouro livre. O concentrado é aprimorado em uma mesa de vibração Gemini CT-1000 e fundido no local. A concentração por gravidade recupera 65-70% do ouro grosso.
Circuito CIL:A fração fina do circuito de gravidade é encaminhada para 6 tanques CIL (diâmetro 4,5 m × altura 5,0 m, 80 m³ cada). Lixiviação com cianeto a 250 ppm NaCN, pH 10,5. Tempo de residência: 24 horas. Carga de carvão: 15 g/L. Recuperação de ouro: 92-94% total (gravidade + CIL).
Equipamento Chave
| Equipamento | Especificação | Capacidade |
|---|---|---|
| Britador de Mandíbula PE-750×1060 | Primário, 130-250 t/h | 130-250 t/h |
| Britador de Cone HPT-300 | Secundário, hidráulico | 80-180 t/h |
| Tela Vibratória 2YK-1860 | Dupla camada, 1800×6000 | 150-300 t/h |
| Moagem de Bola Φ3,2×4,5 m | 1.500 kW, revestimentos de aço de manganês | 40 t/h |
| 6× Hidrociclones NX300 | Cluster de classificação | 40 t/h total |
| Concentrador Falcon SB-400 | Centrífugo, 100 t/h | Recuperação de ouro livre |
| Tabela Gemini CT-1000 | Tabela de vibração | Aprimoramento do concentrado |
| 6× Tanques CIL | Diâmetro 4,5 m × altura 5,0 m, 80 m³ | Tempo de residência de 24 h |
Destaque do Projeto
- Capacidade:800 TPD (240.000 TPA) de minério de ouro
- Recuperação Total:92-94% (gravidade + CIL)
- Recuperação por Gravidade:65-70% do ouro livre
- Potência:3,5 MW (backup com gerador a diesel)
- Água:80% de reciclagem, 2,5 m³/t de minério
- Operação Remota:Instalação de acampamento autossuficiente
- Prazo:Entrega da EPC em 14 meses
- Localização:Kraton, Matabeleland, Zimbábue
