Visão Geral do Projeto

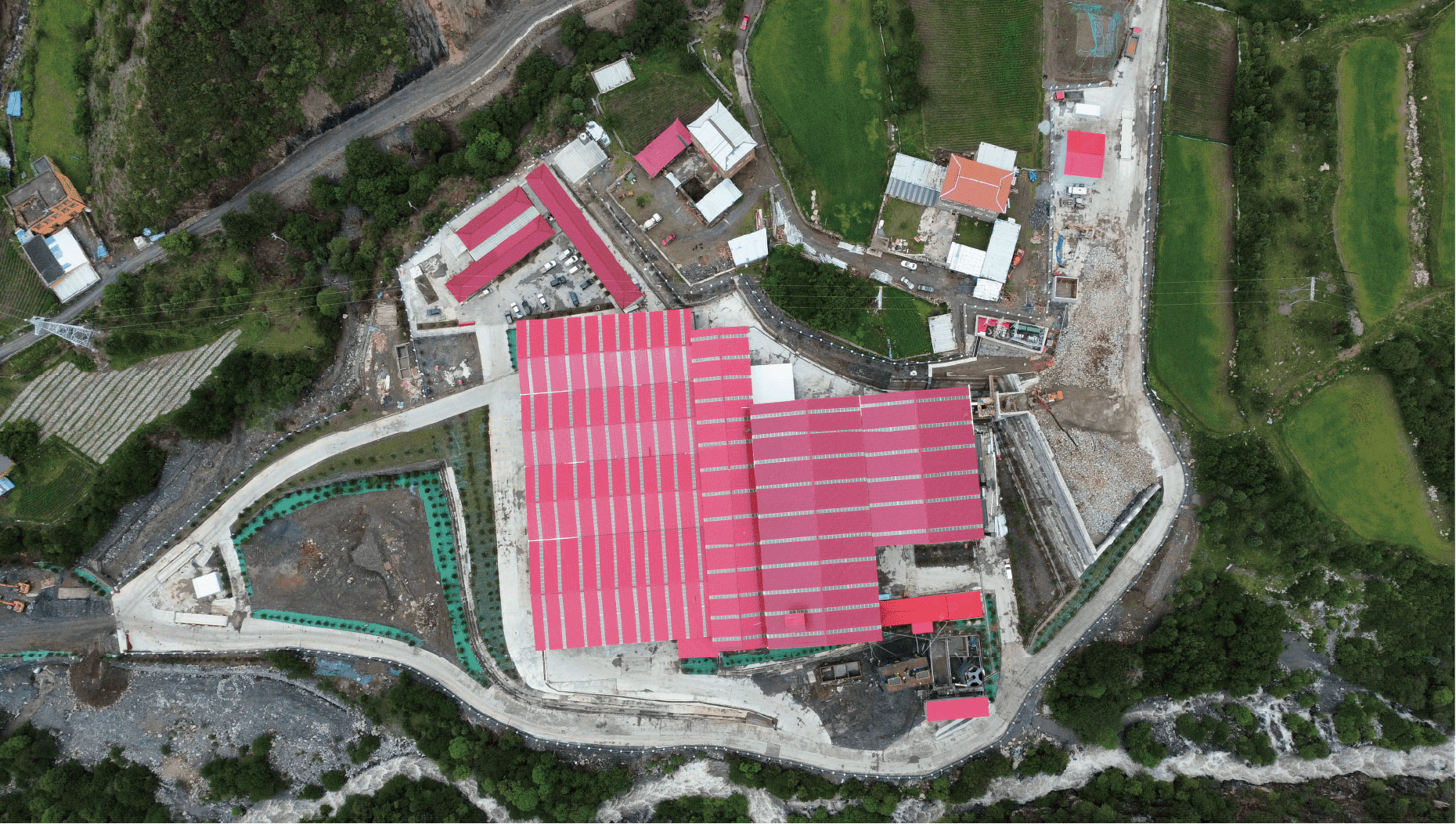

O projeto da China Railway 11th Bureau Group Linzhi to Ya'an Section fornece agregados de alta qualidade para uma das segmentos mais desafiadores de construção ferroviária no mundo. Esta unidade móvel de 1.000 TPH processa rocha dura em terreno montanhoso extremo a uma altitude de 3.500-4.500m.
Escopo do Projeto
WSHT projetou um sistema de britagem robusto e confiável, capaz de operar em condições extremas: altitude elevada, atividade sísmica, acesso limitado via rodovia e clima severo no inverno. O design modular permite desmontagem parcial para transporte ao longo de estradas montanhosas estreitas.
Fluxo de Processo
Britagem Primária:Britador de mandíbula C100 montado sobre trilhos (1000×650 mm, 150-300 t/h) processa granito e gnaisse em pedra demolida. A mobilidade sobre trilhos permite relocação sem auxílio de guindaste.
Britagem Secundária:Britador de cone HP300 modular (100-200 t/h) montado em estrutura portátil. Turbinas compensadas por altitude mantêm potência acima de 4.000m+.
Tampão:Tela vibratória de três decks (3YK-1860) classifica em balasto ferroviário (25-60 mm), agregado para concreto (5-25 mm) e areia artificial (0-5 mm). Todos os produtos atendem aos padrões ferroviários TB/T 2140.
Equipamento-chave
| Equipamento | Especificação | Capacidade |
|---|---|---|
| Britador de Mandíbula C100 Montado sobre Trilhos | 1000×650 mm, 150-300 t/h | Primário (móvel) |
| Britador de Cone HP300 Modular | 100-200 t/h, classificado por altitude | Secundário |
| Tela 3YK-1860 | Três decks, 100-200 t/h | Classificação |
| Compensação por Altitude | Turbo + Recalibração ECU | Potência acima de 4.000m+ |
| Câmaras Fechadas | Controle de poeira em altitude | Ambiental |
| Geradores a Diesel | 2× 1,2 MW, classificados para partida em frio | Alimentação elétrica |
| Design Modular | Seccionado para transporte montanhoso | Logística |
| Controle PLC | Automatizado, telemetria por satélite | Monitoramento Remoto |
Destaque do Projeto
- Capacidade:1.000 TPH (300.000 TPA)
- Altitude:Operação a 3.500-4.500m
- Qualidade:Balasto ferroviário TB/T 2140 + Concreto C50
- Mobilidade:Primário montado sobre trilhos, secundário modular
- Transporte:Design seccionado para estradas montanhosas estreitas
- Potência:Dois geradores a diesel de 1,2 MW
- Prazo:Implantação de 6 meses
- Localização:Linzhi a Ya'an, Ferrovia Sichuan-Tibet
