Visão Geral do Projeto

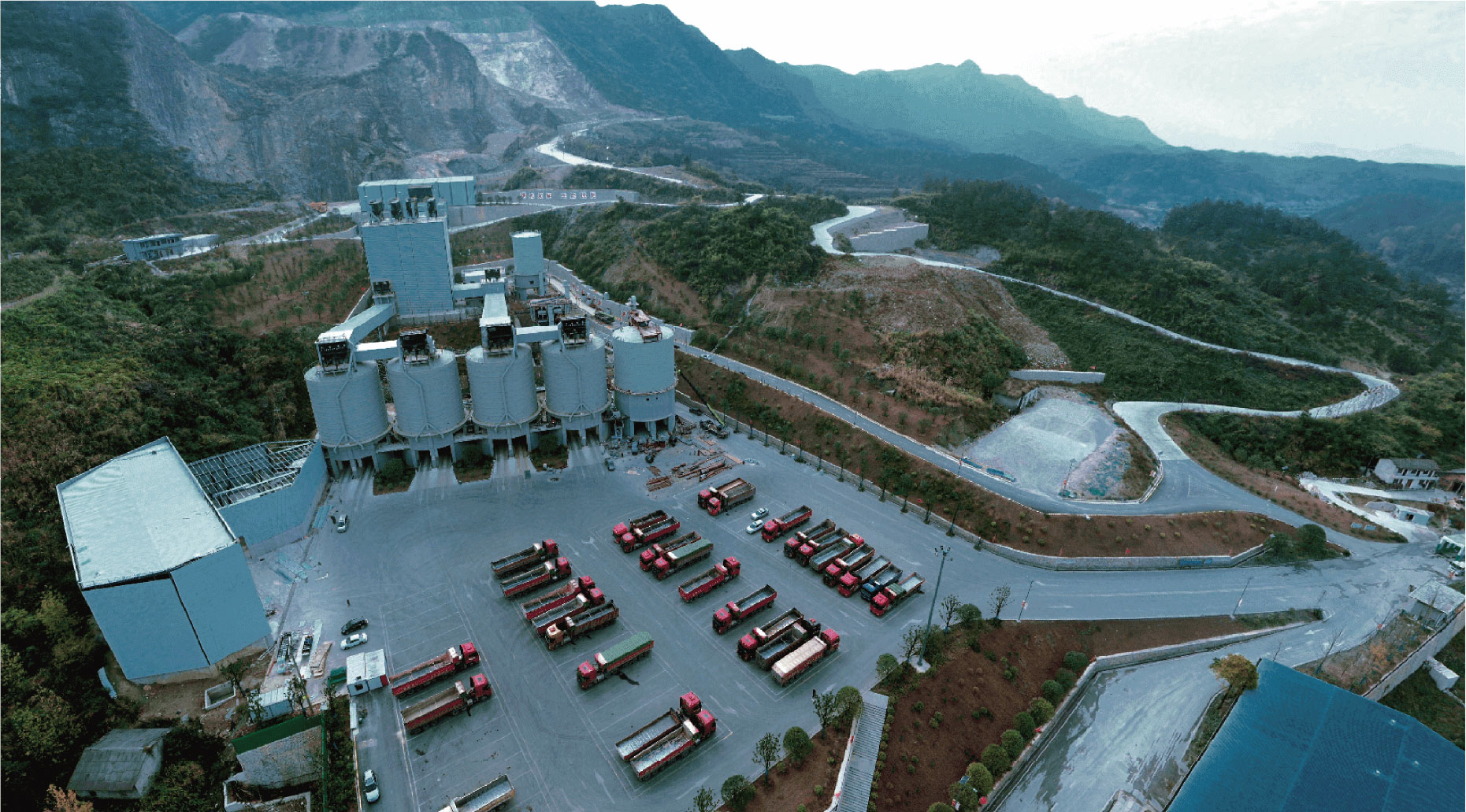

O Projeto Hunan China Southern New Materials (Planta 1) é uma unidade moderna de produção de agregados de 3.000 TPH na Província de Hunan. A WSHT projetou a instalação para produzir areia artificial de alta qualidade e agregados graduados para o mercado de construção regional.
Escopo do Projeto
A WSHT entregou uma solução completa de britagem, classificação e produção de areia otimizada para a rocha granítica local (resistência à compressão 150-180 MPa, Índice de Trabalho de Bond 14,5 kWh/t). A planta possui controle inteligente PLC com monitoramento em tempo real da qualidade.
Fluxo de Processo
Britagem Primária:Rocas graníticas ROM (−1.000 mm) são britadas por um britador de mandíbula C160 (1600×1200 mm, 400-1000 t/h) em uma câmara fechada.
Britagem Secundária:2× britadores cônico HPT-500 de cilindro múltiplo (200-400 t/h cada) produzem produto de −40 mm com excelente forma de partícula.
Produção de Areia Terciária:2× britadores de impacto vertical VSI-9526 (150-300 t/h cada) produzem areia artificial com cubicidade > 95%.
Classificação e Lavagem:3× telas vibratórias 3YK-2460 classificam o produto. O lavador de areia XSD-3015 remove excesso de finos. A tela de dessecamento produz areia com 8% de umidade.
Equipamento Chave
| Equipamento | Especificação | Capacidade |
|---|---|---|
| Britador de Mandíbula C160 | 1600×1200 mm, 400-1000 t/h | Primário |
| 2× Britadores Cônico HPT-500 | Cilindro múltiplo, 200-400 t/h | Secundário |
| 2× Fabricantes de Areia VSI-9526 | 150-300 t/h cada | Fabricação de Areia |
| 3× Telas 3YK-2460 | 3 camadas, 2400×6000 mm | Classificação |
| Lavador de Areia XSD-3015 | Tipo de roda, 150 t/h | Lavagem de Areia |
| Tela de Dessecamento | Linear, 150 t/h | Dessecamento de Areia |
| Sistema de Controle PLC | Monitoramento em tempo real | Inteligência |
| Analizador Online PSI | Distribuição do tamanho das partículas | Controle de Qualidade |
Destaque do Projeto
- Capacidade:3.000 TPH (900.000 TPA)
- Qualidade da Areia:Módulo de fineness 2,6-2,8, cubicidade > 95%
- Inteligência:PLC + SCADA + monitoramento remoto
- Qualidade:Análise em tempo real do tamanho das partículas
- Potência:14 MW conectado, 10 MW médio
- Água:Taxa de reciclagem de 85%
- Prazo:Entrega da EPC em 10 meses
- Localização:Província de Hunan, China
