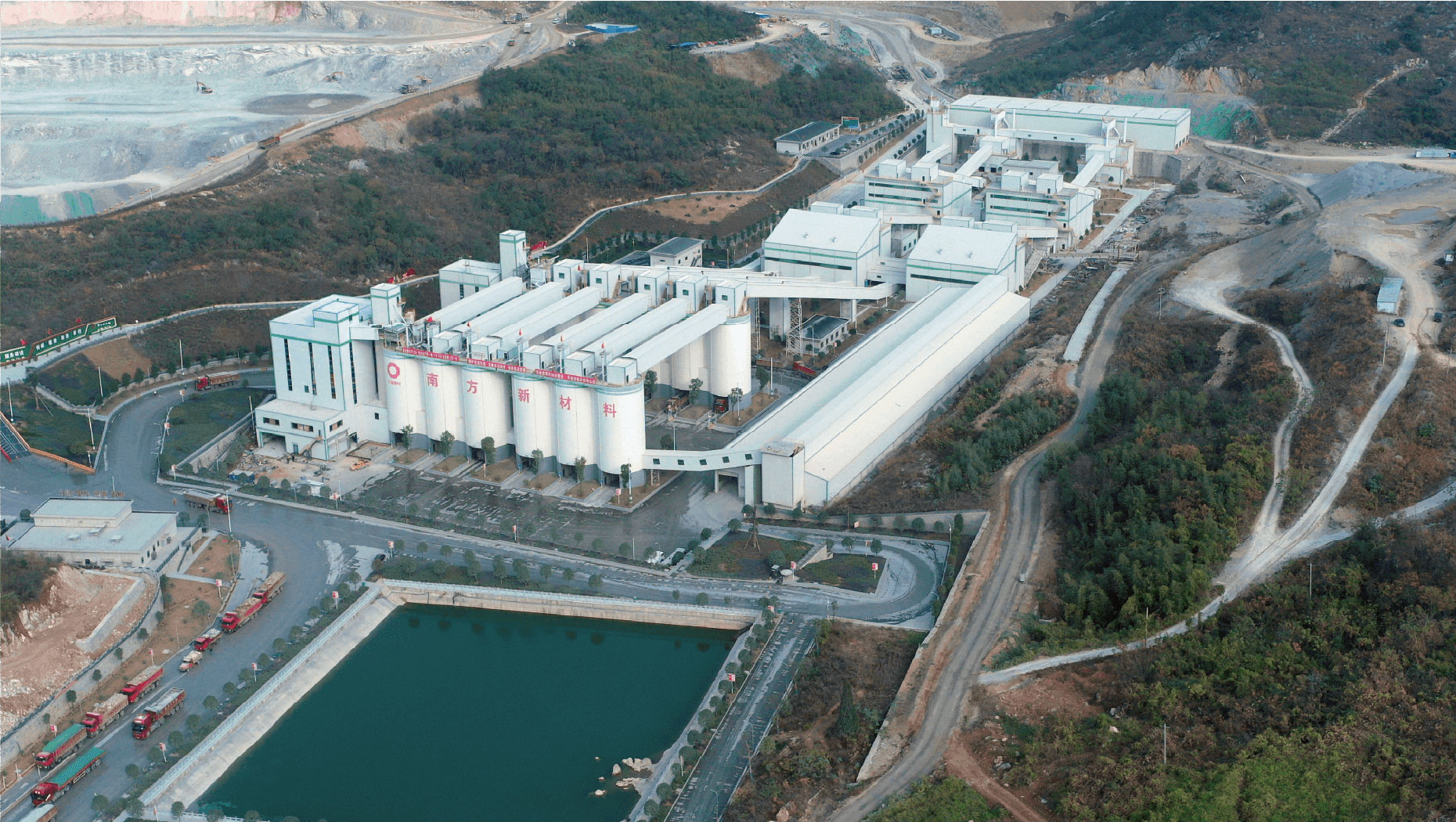

Visão Geral do Projeto
O Projeto Hunan China Southern New Materials (Planta 2) complementa a Planta 1 com uma unidade dedicada de 1.500 TPH focada na produção de areia manufacturada de alta qualidade. A WSHT projetou a planta para otimizar a forma das partículas de areia e o controle da graduação.
Escopo do Projeto
A WSHT entregou um sistema de britagem e classificação otimizado para areia, produzindo areia manufacturada que atende aos padrões GB/T 14684-2011 I类. A planta possui circuitos avançados de classificação por ar e lavagem.
Fluxo de Processo
Britagem Primária:Uma britadeira de mandíbula C120 (1200×900 mm, 180-350 t/h) processa rocha granítica em camara fechada.
Britagem Secundária:Uma britadeira de cone HPT-300 (100-200 t/h) produz alimentação de −30 mm para o circuito de produção de areia.
Produção de Areia:Um fabricante de areia VSI-8518 (80-180 t/h) com proporção de alimentação otimizada em cascata produz partículas de areia cúbicas. O classificador por ar separa as frações finas e grossas.
Classificação:A classificação por hidrociclones em múltiplas etapas produz areia I类 (módulo de finura 2,4-2,8). A tela de dessecamento produz areia com 7% de umidade.
Equipamento Chave
| Equipamento | Especificação | Capacidade |
|---|---|---|
| Britadeira C120 | 1200×900 mm, 180-350 t/h | Primária |
| Britadeira de Cone HPT-300 | Multicilíndrica, 100-200 t/h | Secundária |
| Fabricante de Areia VSI-8518 | 80-180 t/h | Produção de Areia |
| Classificador por Ar | Eficiente, separação de finos | Classificação |
| Cluster de Hidrociclones | NX250, 6 unidades | Classificação Fina |
| Tela de Dessecamento | Linear, 150 t/h | Dessecamento de Areia |
| Lavador de Areia XSD-2610 | Tipo de roda, 100 t/h | Lavagem de Areia |
| PLC + SCADA | Automatizado, monitoramento remoto | Inteligência |
Destaque do Projeto
- Capacidade:1.500 TPH (450.000 TPA)
- Qualidade da Areia:GB/T 14684-2011 I类, FM 2,4-2,8
- Forma das Partículas:Cubicidade > 95%, fragmentação< 10%
- Umidade:7% de conteúdo de umidade final
- Potência:6 MW conectado, 4,2 MW médio
- Água:Taxa de reciclagem de 85%
- Prazo:Entrega da EPC em 8 meses
- Localização:Província de Hunan, China
