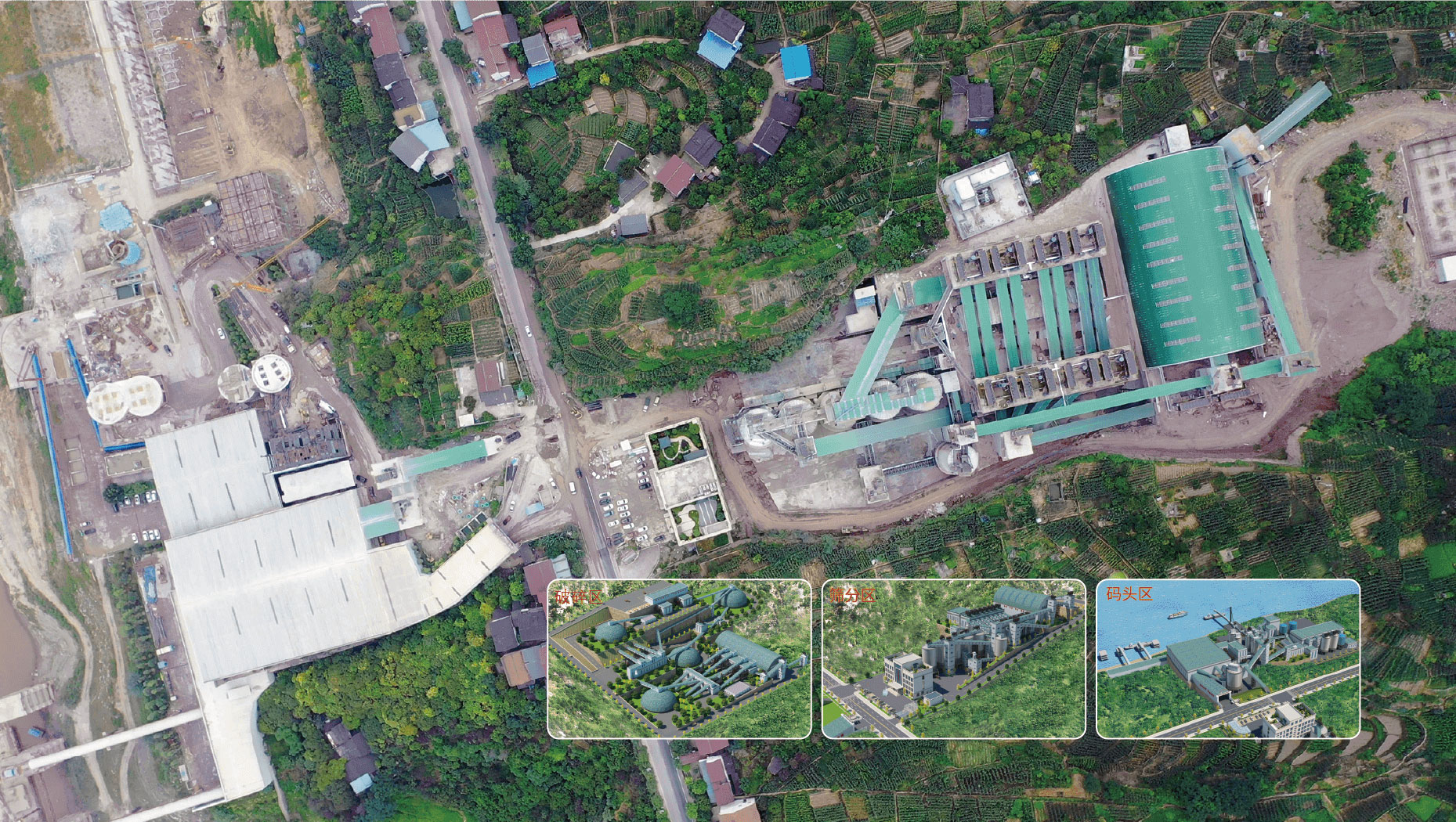

Visão Geral do Projeto
O Projeto da Lvdaeyuan Building Materials Co., Ltd. é um dos maiores complexos de produção de agregados em linha única na China suldeste. Localizado na cidade de Chongqing, essa unidade de 6.000 TPH processa calcário para as massivas obras de infraestrutura e programas de urbanização da região.
Escopo do Projeto
A WSHT projetou e forneceu uma usina de britagem e classificação em três etapas otimizada para calcário de Chongqing (resistência à compressão 80-120 MPa, Índice de Trabalho de Bond 11,5 kWh/t). A usina opera 24 horas por dia com disponibilidade de 92%.
Fluxo de Processo
Britagem Primária:Uma britadeira de mandíbulas C200 (2000×1500 mm) processa calcário em estado bruto (P80 = 1.500 mm) a uma taxa de 1.000-1.500 t/h. A britadeira possui ajuste hidráulico de toggle para otimização da CSS.
Britagem Secundária:4× britadeiras de cone HP800 (cavidade padrão) operam em paralelo a uma taxa de 300-500 t/h cada, reduzindo o produto para −60 mm. Controle de compartilhamento de carga mantém throughput igual em todos os quatro unidades.
Britagem Terciária:2× britadeiras de cone HP500 (cavidade curta) produzem produto final de −25 mm a uma taxa de 250-400 t/h cada. Fechado em circuito com 2× telas 4YK-3072.
Classificação e Estocagem:4× telas 4YK-3072 classificam o produto em 5 tamanhos. Estocadores radiais criam estoques vivos de 50.000 toneladas por tamanho de produto.
Equipamentos Principais
| Equipamentos | Especificação | Capacidade |
|---|---|---|
| Britadeira de Mandíbulas C200 | 2000×1500 mm, 1000-1500 t/h | Primária |
| 4× Britadeiras de Cone HP800 | Cavidade padrão, 300-500 t/h | Secundária |
| 2× Britadeiras de Cone HP500 | Cavidade curta, 250-400 t/h | Terciária |
| 4× Telas 4YK-3072 | 4 camadas, alta capacidade | Classificação |
| 5× Estocadores Radiais | Belt de 1,4 m, 1000 t/h | Estocagem |
| Sistema de Controle SCADA | PLC + HMI + remoto | Inteligência |
| Controle de Poeira | Pontos de transferência fechados | Ambiental |
| Reciclagem de Água | Lagos de sedimentação, 80% reutilização | Gestão de Água |
Destaque do Projeto
- Capacidade:6.000 TPH (1.800.000 TPA)
- Produtos:5 tamanhos de agregado para concreto e asfalto
- Operação:24/7, 92% disponibilidade, 350 dias de operação
- Automação:Automatizado totalmente, 45 operadores por turno
- Potência:25 MW conectado, 18 MW médio
- Mercado:Abastece projetos de metrô e rodovias de Chongqing
- Prazo:Entrega da EPC em 12 meses
- Localização:Chongqing, China
